WYŁĄCZNIK NADPRĄDOWY 6KA 1-POLOWY B 16A
Symbol:
E+1MBN116E
Dostępność:
Brak towaru
0
SZT
![]()
Wpisz swój adres e-mail
20.34
Zamówienie telefoniczne: 500644939 Zostaw telefon
Wysyłka w ciągu:
24 godziny
Cena przesyłki:
12
Dane techniczne:
Liczba biegunów chronionych:1
Liczba biegunów:1 P
Układ biegunów:1 P
Charakterystyka wyzwalania:B
Funkcje
Z rozłączanym biegunem N:nie
Charakterystyka elektryczna
Znamionowa zwarciowa zdolność łączeniowa Icn:6 kA
Napięcie znamionowe łączeniowe Ue (AC):230 / 400 V
Typ napięcia zasilającego:AC
Częstotliwość:50/60 Hz
Napięcie
Znamionowe napięcie izolacji Ui:500 V
Znamionowe napięcie udarowe wytrzymywane Uimp:4000 V
Prąd
Prąd znamionowy In:16 A
Prąd znamionowy wyłączalny zwarciowy roboczy Ics:6 kA
Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego:1,13 / 1,45 In
Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego:3 / 5 In
Znam. zdolność wyłącz. zwarciowego Icn poniżej 230V AC zgodnie z IEC 60898-1:6 kA
Prąd znamionowy wyłączalny zwarciowy graniczny Icu dla ETIM (PN-EN 60947-2):6 kA
Prąd / Temperatura
Prąd znamionowy w temperaturze -25°C:22,2 A
Prąd znamionowy w temperaturze -20°C:21,69 A
Prąd znamionowy w temperaturze -15°C:21,19 A
Prąd znamionowy w temperaturze -10°C:20,89 A
Prąd znamionowy w temperaturze -5°C:20,17 A
Prąd znamionowy w temperaturze 0°C:19,66 A
Prąd znamionowy w temperaturze 5°C:19,16 A
Prąd znamionowy w temperaturze 10°C:18,65 A
Prąd znamionowy w temperaturze 15°C:18,14 A
Prąd znamionowy w temperaturze 20°C:17,63 A
Prąd znamionowy w temperaturze 25°C:17,13 A
Prąd znamionowy w temperaturze 30°C:16 A
Prąd znamionowy w temperaturze 35°C:16,11 A
Prąd znamionowy w temperaturze 40°C:15,6 A
Prąd znamionowy w temperaturze 45°C:15,1 A
Prąd znamionowy w temperaturze 50°C:15 A
Prąd znamionowy w temperaturze 55°C:14,08 A
Prąd znamionowy w temperaturze 60°C:13,57 A
Prąd znamionowy w temperaturze 65°C:13,07 A
Prąd znamionowy w temperaturze 70°C:12,56 A
Współczynnik korekcyjny prądu
Współczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie:1
Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie:0,95
Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie:0,9
Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie:0,85
Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 100 Hz:1,1
Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 200 Hz:1,2
Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 400 Hz:1,5
Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 60 Hz:1
Częstotliwość
Częstotliwość (zakres do ETIM):50 do 60 Hz
Moc
Całkowite straty mocy dla prądu znamionowego:2,44 W
Straty mocy na biegun dla prądu znamionowego:2,44 W
Wytrzymałość
Wytrzymałość elektryczna (liczba cykli):4000
Wytrzymałość mechaniczna (liczba cykli):20000
Wymiary
Głębokość produktu:70 mm
Wysokość produktu:83 mm
Szerokość produktu:17,5 mm
Instalacja / Montaż
Moment dokręcający:2,8 Nm
Pozycja montażowa produktu 360°:tak
Podłączenie
Przekrój przewodu elastycznego (linka) w zacisku:1 / 25mm2
Przekrój przewodu sztywnego (drut) w zacisku:1 / 35mm2
Pojemność zacisku wejściowego/wyjściowego dla przewodu sztywnego (drut):1 / 35 mm2
Pojemność zacisku wejściowego/wyjściowego dla przewodu elastycznego (linka):1 / 25 mm2
Rodzaj przyłącza:ze śrubą
Norma
Norma:EN 60898-1
Dyrektywa europejska WEEE:dotyczy
Bezpieczeństwo
Stopień ochrony:IP20
Warunki użytkowania
Temperatura robocza:-25...70 °C
Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.:2
Klasa ograniczenia energii I2t.:3
Temperatura przechowywania/transportu:-25...80 °C

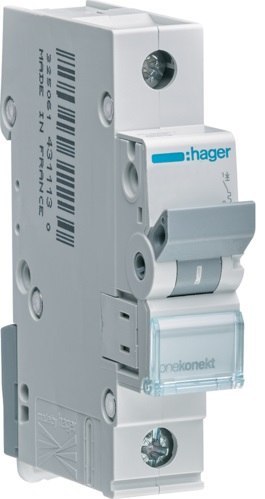

MCB Wyłącznik nadprądowy Icn=6000A 1P B 16A
**
Zdjęcie poglądowe
